矿用无压风门用于煤矿井下巷道任何需要安设风门的位置。矿用无压风门采用压力平衡式原理，每道风门为双扇钢制门框异向同步开启关闭，应用联杆平衡机构把在风门上的压力通过联杆平衡机构转化为
一种内力并得到平衡，确保了风门打开时省力、方便快捷。因压力平衡式风门为异向开启
，无论风的流动方向如何，两扇门都可以同时受到风的流动推力和风的流动的压力，并且大小相等。另外在门框横梁上的风门开启方向的异侧，焊接挡板保证了风的流反向时风门不能被吹开。同时通过配重产生的牵引力实现了矿用风门的自动关闭。方便安全，适合大部分煤矿巷道的使用。它是由纯机械件组成，当风门甲开启或关闭时，通过钢丝绳传递到对面风门的闭锁装置，阻止风门乙开启，不需要使用外部力量就可以实现闭锁，这种机械闭锁装置简单实用，故障率低，维修方便快捷。

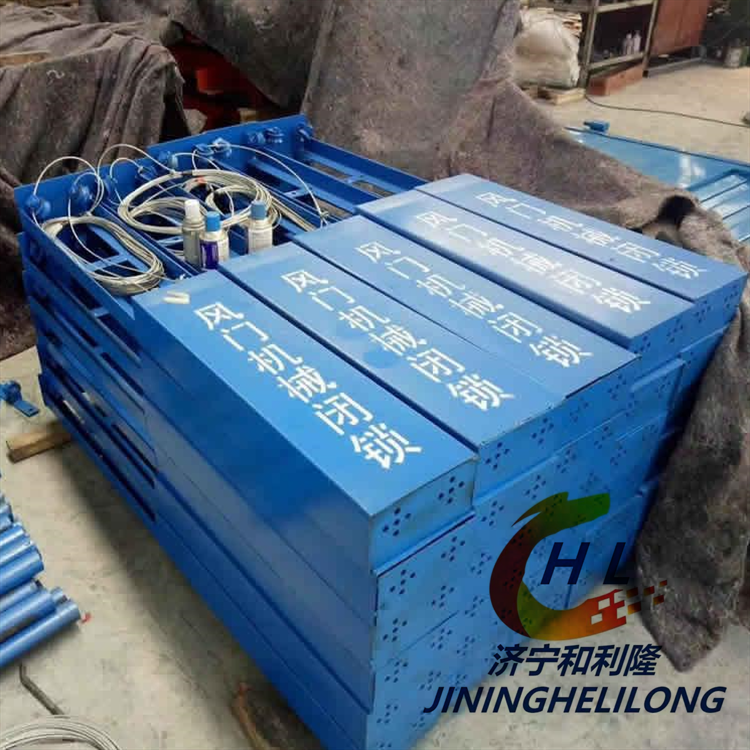

风门机械闭锁装置工作原理:风门的开启关闭通过钢丝绳传递给对面风门的插销装置,阻止对面风门的开启。该联锁价格低廉,根据需要还可以为闭锁装置增加语音报警。由于风门的“开启、关闭”信息是通过钢丝绳传递,所以两风门之间的距离不能过大,一般20m左右。
